螺旋螺纹管换热机组

智能螺旋螺纹管换热器

一、产品概述

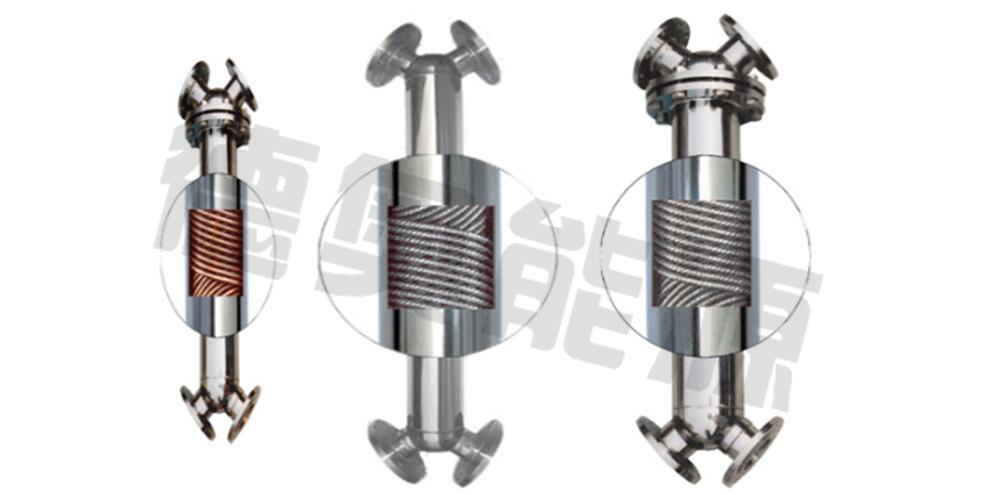

螺旋螺纹管式换热器是德奥公司科研人员研制出一种新型高效节能的换热设备，它在设计上完全突破了传统管壳式换热器的设计思路，从材料选择到结构形式、外形体积等方面与传统管壳式换热器相比均有大幅度变化，多项技术创新使该换热器从外观到性能等各方面明显超越了传统管壳式换热器，改变了传统换热器结构简单、体积庞大、外形粗糙、效率低下的特点，是传统换热器的更新换代产品。

二、产品构成及工作原理

◆ 产品构成

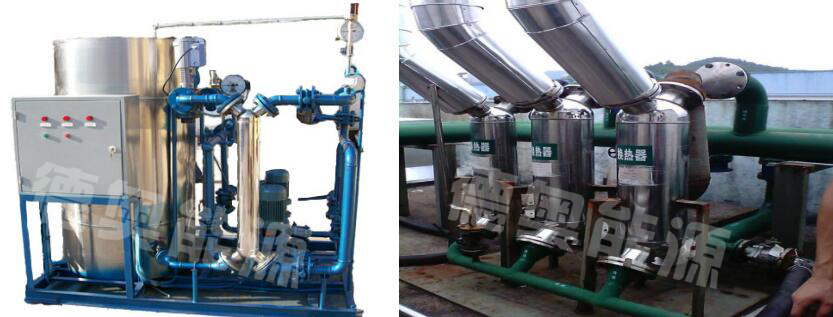

该机组是集成了高效螺旋螺纹管换热器、循环泵、补水泵、除污器、过滤器、压力表、温度计、阀门管路、各种传感器以及自动控制系统于一体的机电化成套设备。

◆ 工作原理

一次网热媒系统：蒸汽经温控阀进入换热器，释放热量后形成凝结水，经疏水阀进入凝结水箱供系统补水用。二次网系统从用户处回来的循环水，经除污器，经循环泵加压，进入换热器加热后，由供水口供用户使用。

温度控制系统保证了设计要求的出水温度。设置在供水管上的温度传感器，把检测到的供水管中水的温度数据传递给电控柜内部的控制电路，通过控制电路的计算，来判断供水管中水的温度相对设计温度是正常、过高还是过低，进而对温控阀的开启度进行相应精度调节控制，使得供水温度保持在设计温度要求的范围内。

定压系统保持系统压力稳定，起到超压、低压保护作用。系统定压由电接点压力表及补水泵自动控制，也可采用膨胀水箱和补水泵配合定压。系统压力低于设定值时，补水泵启动，系统进行补水；到设定压力值时,补水泵停止运行。

三、产品优势

与传统换热机组相比较，该机组有以下优点：

● 换热效率高

换热器采用最新型螺纹螺旋管高效换热器，传热系数高达13600w/m²•℃，是传统换热器的3～7倍，另外，在换热器中蒸汽温度高走管内，循环水温度低走管外，热损失小，总换热效率近100%。同时，结合机组气候温度补偿、定时分段等自动调节控制功能的实施，可节约蒸汽10 %以上。

● 性价比高

与传统机组相比较，该机组采用新型高效螺旋螺纹管换热器，该换热器体积是传统换热器的五到十分之一左右，重量约十分之一因此，此新型机组体积小、重量轻，可以大大节约机房面积、基建和安装费用。

● 运行管理便利

机组采取了出水温度控制、系统补水及定压等先进成熟的自动控制系统，故障率低，维护量少，节能运行，可真正实现无人值守和远程监控。

四、控制方案

1．供水温度控制：通过PID算法调节一次侧调节阀的开度来控制二次供水温度；

2．供水温度气候补偿：根据室外温度的变化自动修正供水温度的设定值，使供水温度随气候变化而变化，保证了供热舒适性又节约了能源；

3．定时段运行：每天可分多个时段，每段可设不同的目标温度，可节约能源；

4．安全保护：超压、超温、失水、水泵故障。

五、机组性能参数表

型号	供热面积（m2）	换热量（mw）	蒸汽耗量（t/h）	循环水流量（t/h）	循环泵功率（kw）	重量（kg）
HJZ0.35	5000	0.35	0.511	11	2.2	390
HJZ0.70	10000	0.70	1.058	22	4	400
HJZ1.05	15000	1.05	1.533	33	5.5	430
HJZ1.40	20000	1.40	2.044	44	7.5	510
HJZ1.75	25000	1.75	2.555	55	11	570
HJZ2.10	30000	2.10	3.066	66	11	600
HJZ2.45	35000	2.45	3.577	77	15	650
HJZ2.8	40000	2.80	4.088	88	15	760
HJZ3.5	50000	3.50	5.110	110	15	820
HJZ4.2	60000	4.20	6.132	132	18	950
HJZ4.9	70000	4.90	7.154	154	18	1050
HJZ5.6	80000	5.60	8.176	176	22	1120
HJZ6.3	90000	6.30	9.198	198	22	1200
HJZ7.0	100000	7.00	10.22	220	30	1350
HJZ10.5	150000	10.50	15.33	330	37	1850
HJZ14	200000	14	20.44	440	45	2650

注：

1、供水温度为95℃，回水温度为70℃，热媒为0.6Mpa饱和蒸汽，热指标为64w/m²；

2、以上参数仅供参考，具体工况需要具体设计计算。

六、订货须知

订货时需提供以下参数：供热面积、热媒工况、供回水温度、场地情况、自控要求，我公司技术人员将为您提供详细的选型方案。
