旋膜式热力除氧器

旋膜式热力除氧器



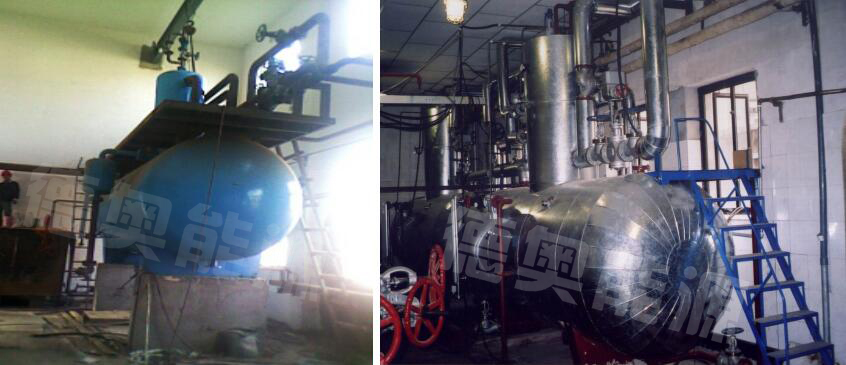

一、产品概况
     旋膜式热力除氧器是一种最新型热力式除氧器,分为大气式除氧器和压力式除氧器,热力除氧就是将水加热至沸点,氧的溶解度减小而逸出,再将水面上产生的氧气排除,使充满蒸汽,如此使水中氧气不断逸出,而保证给水含氧量达到给水质量标准要求,防止锅炉、省煤器及管道的腐蚀。旋膜式除氧器是近年应用广泛的热力式除氧产品。

二、旋膜式热力除氧器特点

◆ 脱氧效率高

除氧效率合格率100%,大气式除氧器给水含氧量小于10μg/L,压力式除氧器给水含氧量小于5μg/L;

◆ 适应范围大

能适应不同工况下的运行稳定,对水质、水温要求不苛刻等优点外,且可短期超出力50%左右运行,震动小。

◆ 材质优良

除氧部旋膜管、填料及再沸管件不锈钢制造,使用寿命20年以上。

◆ 设计合理

公司设计及制造的旋膜热力除氧器,排汽量在5‰以下。

三、旋膜热力除氧器技术参数

1、低压旋膜热力除氧器参数表

规格型号

出力th

水箱容积

工作温度 ℃

工作压力

除氧塔尺寸

水箱尺寸

CYD-6

6

3

104

0.02MPa

Φ426x2200

Φ1212x2800

CYD-10

10

5

Φ630x2460

Φ1516x3890

CYD-20

20

10

Φ830x2650

Φ1816x5250

CYD-30

30

15

Φ1016x2960

Φ2020x6000

CYD-35

35

20

Φ1016x2960

Φ2420x6230

CYD-40

40

20

Φ1216x3040

Φ2420x6230

CYD-50

50

25

Φ1216x3140

Φ2420x7660

CYD-75

75

35

Φ1216x3060

Φ2520x9000

CYD-85

85

35

Φ1416x3160

Φ2620x9340

CYD-100

85

40

Φ1416x3260

Φ2820x7000

CYD-130

130

40

Φ1616x3260

Φ2820x7000

CYD-150

150

45

Φ1616x3360

Φ2820x8550

CYD-220

220

50

Φ1820x3380

Φ2820x9460

CYD-250

250

60

Φ2020x3460

Φ3024x9060

2、CYG-系列新型压力式除氧器

规格型号

出力th

水箱容积

工作温度 ℃

工作压力

除氧塔尺寸

水箱尺寸

CYG-150

150

40

158

0.58

Φ1724x3660

Φ2828x8550

CYG-200

200

50

Φ1824x3890

Φ2832x9450

CYG-250

250

60

Φ2024x4260

Φ3032x11030

CYG-420

420

80

Φ2424x4440

Φ3232x14030

CYG-680

680

100

Φ2628x4680

Φ3232x16600

四、结构及原理

◆ 设备结构

旋膜式除氧器的结构是由除氧头和水箱组成。除氧头的结构由外壳、旋膜器组、水篦子、液汽网、蒸汽分配盘、汽水分离器六大部分组成。水箱由主体及附件组成。

1、外壳  是由筒身和冲压椭圆形封头焊制成。

2、膜器组 由水室、起膜管、凝结水接管、补充水接管组成。起膜管、下水管材料均由不锈钢制造,常年运行无需检修,也是旋膜式除氧器主要部分,98%的氧由此除去。

3、淋水篦子 经起膜段除氧的给水及由疏水管引进的疏水在这里进行减流二次分配,使水呈均匀淋雨状下落,从而保护其下部液汽网。水篦子空间面积不小于总截面的50%,不锈钢结构,常年运行无需检修。

4、填料液汽网 是由相互间隔的扁钢带及一个圆筒体,内装两层高度特制的O型0.3mm不锈钢扁丝网,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧,以保证除氧水中含量。

5、蒸汽分配盘 主加热蒸汽由此接进,规则均分型结构能很好保证加热质量,使加热蒸汽呈现均分状态其在无节流工况下上升加热软化水,达到饱和温度下工作除氧。

6、汽水分离器 由不锈钢填料组成内网,外壳设计为通气型结构,能有效的将排氧时的汽带水分离回流,是排汽不带水的必不可少部件。

7、脱氧水箱 是由筒身和冲压椭圆形封头焊制成,内部设置加强圈,底座固定在预制的工作台上,一端固定,另一端为安装膨胀滚体装置。水箱上设有检修人孔、安全阀接管口、排水口、再沸腾管口、水封筒口、水位计接口、压力表口、温度表口、用水口等。

◆ 工作原理

在容器中,溶解于水中的气体量是与水面上气体的分压成正比。采用热力除氧的主法,即用蒸汽来加热给水,提高水的温度,使水面上蒸汽的分压力逐步增加,而溶解气体的分压力则渐渐降低,溶解于水中的气体就不断逸出,当水被加热至相应压力下的沸腾温度时,水面上全都是水蒸汽,溶解气体的分压力为零,水不再具有溶解气体的能力,亦即溶解于水中的气体,包括氧气均可被除去。除氧的效果一方面决定于是否把给水加至相应压力下的沸腾温度,另一方面决定于溶解气体的排除速度,这个速度与水和蒸汽的接触表面积的大小有很大的关系。

旋膜式除氧器工作原理(射流、吸卷、紊流、传热、传质、水膜裙、淋雨状、饱和)
  凝结水及补充水首先进入除氧头内旋膜器组水室,在一定的水位差压下从膜管的小孔斜旋喷向内孔,形成射流,由于内孔充满了上升的加热蒸汽,水在射流运动中便将大量的加热蒸汽吸卷进来(试验证明射流运动具有卷吸作用);在极短时间很小的行程上产生剧烈的混合加热作用,水温大幅度提高,而旋转的水沿着膜管内孔壁继续下旋,形成一层翻滚的水膜裙,(水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚),此时紊流状态的水传热传质效果最理想,水温达到饱和温度。氧气即被分离出来,因氧气在内孔内无法随意扩散,只能随上升的蒸汽从排汽管排向大气。经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配,呈均匀淋雨状落到装到其下的液汽网上,再进行深度除氧后才流入水箱。水箱内的水含氧量为高压0-7 цɡ/L,低压小于15цɡ/L达到部颁运行标准。

因旋膜式除氧器在工作中使水始终处于紊流状态,并有足够大的换热表面积,所以传热传质效果越好,排汽量小(即用与加热的蒸汽量少,能源损失小带来的经济效益也可观)除氧效果好产生的富裕量能使除氧器超负荷运行(通常可短期超额定出力的50%)或低水温全补水下达到运行标准。

五、除氧器定货须知

旋膜热力除氧器即可独立使用,又可与凝结水回收装置配套使用。使用选型须知如下:

1、CY系列低位布置高效多功能热力除氧器型号表达方式:

CYD/G—××  S

其中: CY :为低位布置高效多功能热力除氧器产品代号;

D/G :D表示为大气式,G表示压力式;

××:为数字表示装置处理能力t/h;

S:表示设备为不锈钢材质,碳钢则不加任何字母。

2、用户需提供除氧能力、软化水或脱盐水流量及温度、补充凝结水量及温度、脱盐蒸汽压力及温度;

3、调节阀及仪表选配标准为国产优质品牌,如有特殊要求,请特别说明;

4、公司产品为非标产品,每个项目由于使用工况不同会产生区别。



公司承接各种热力除氧器改造系统工程,提供现场勘探、方案设计、设备安装、运行调试及交钥匙服务,如有需求,请来电咨询。
