一、产品简介
低位布置高效多功能热力除氧器,是我公司将水泵汽蚀消除技术应用于热力除氧器设计的又一创新产品,使得热力除氧器的低位布置成为现实,是传统的为避免水泵汽蚀,必须架高而现场又不具备架高条件的热力除氧器的理想替代产品,随着城市环保的要求和建设场地限制,城市燃煤锅炉逐步被燃气锅炉所取代,除氧器的地位布置有很大的实用意义。
二、设备优点
传统的热力除氧器须将设备置于7米以上高度以增加水泵入口压力,防止汽蚀的发生。DRC型低位热力除氧器采用专利技术消除水泵汽蚀,使得设备可以布置于零高度,节省土建投资80%以上。
◆多级保障除氧水质达温达标
低位热力除氧器首先采用独特雾化技术使得汽水充分混合,不受除氧水流量限制;其次除氧头加装特制不锈钢规整填料,增加汽水混合面积和接触时间换热,换热更加充分;第三除氧水箱设置自动二次加热装置,通过对除氧水箱的温度实施监测,当水温低于104℃时,水箱中的二次加热装置自动启动加热。
◆完善的控制系统
自动进水、自动进汽、自动补温,使低位热力除氧器实现全自动无人值守,根据汽、水工况变化而即时调整,确保达到除氧效果。自动液位溢流装置替代传统的多级水封为,使溢流系统简单实用。
◆与闭式凝结水回收系统配套
闭式回收的凝结水温度往往超过100℃,该除氧器与闭式系统配合使用蒸汽用热系统用热效率提升更加明显。

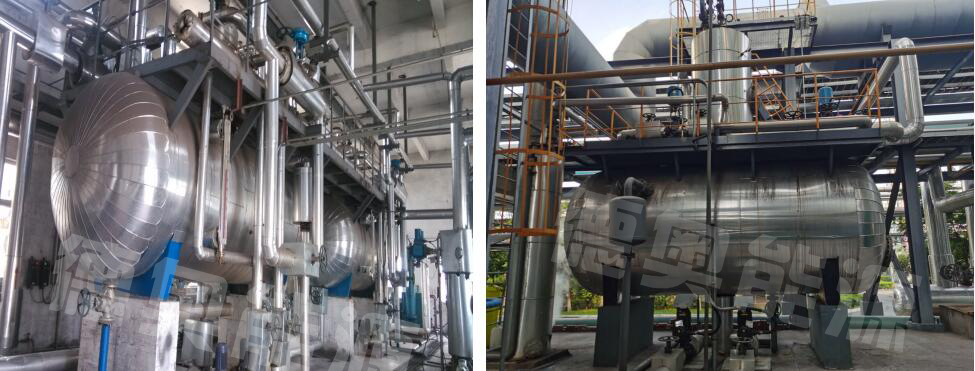

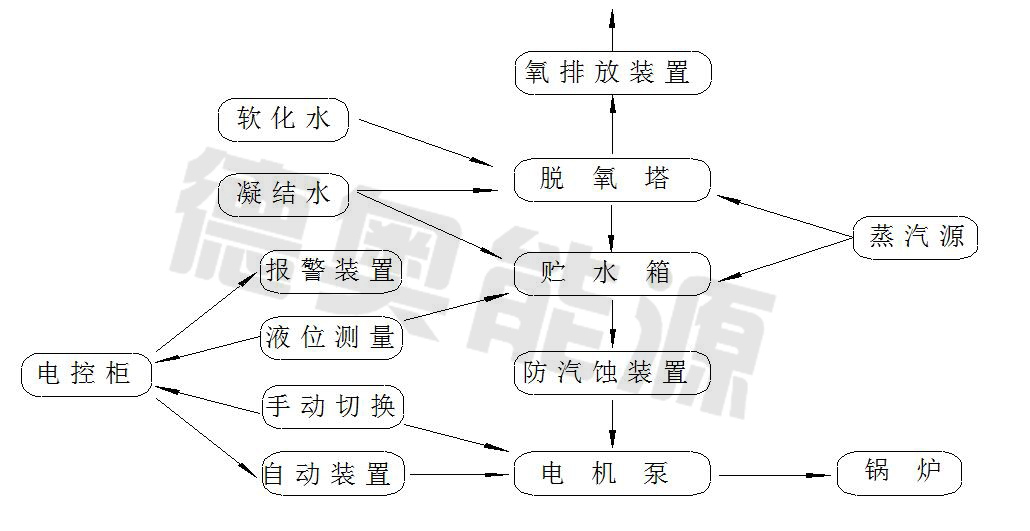

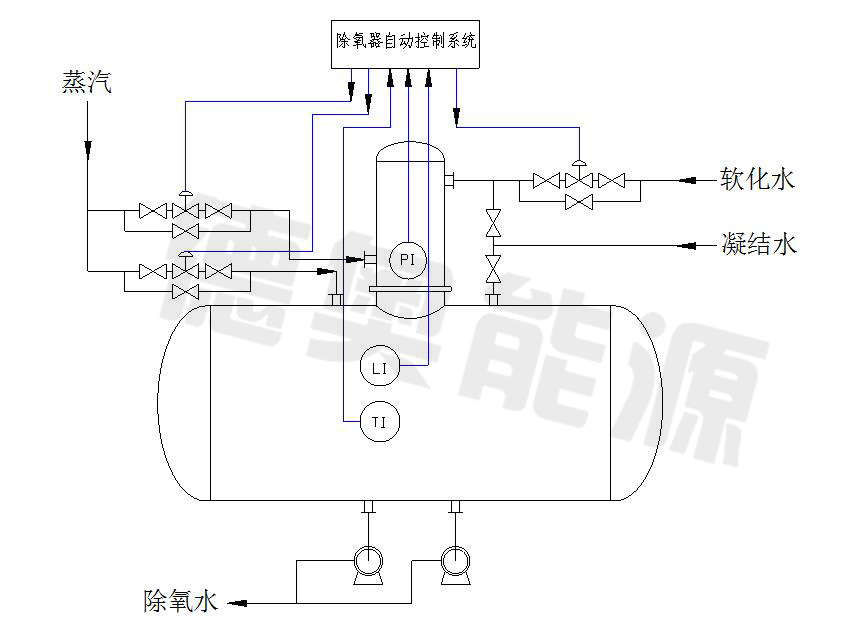

三、控制原理
![]() |
三、低位布置高效多功能热力除氧器技术参数表
设备型号 技术参数 |
DRC-6 |
DRC-10 |
DRC-20 |
DRC-35 |
DRC-50 |
DRC-75 |
DRC-100 |
额定处理能力(t/h) |
6 |
10 |
20 |
35 |
50 |
75 |
100 |
工作温度(℃) |
~104 |
~104 |
~104 |
~104 |
~104 |
~104 |
~104 |
工作压力(MPa) |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
蒸汽进口压力(MPa) |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
进水压力(MPa) |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
运行载荷(kg) |
5000 |
7000 |
9500 |
15000 |
23000 |
30000 |
40000 |
L设备总长(mm) |
3500 |
3700 |
4500 |
5300 |
6200 |
7000 |
8000 |
L1基础中心距(mm) |
2000 |
2300 |
2800 |
3300 |
4000 |
4500 |
5300 |
Ø水箱直径(mm) |
1416 |
1616 |
1816 |
2020 |
2220 |
2420 |
2624 |
H设备总高(mm) |
3200 |
3600 |
3820 |
4100 |
4400 |
4700 |
5100 |

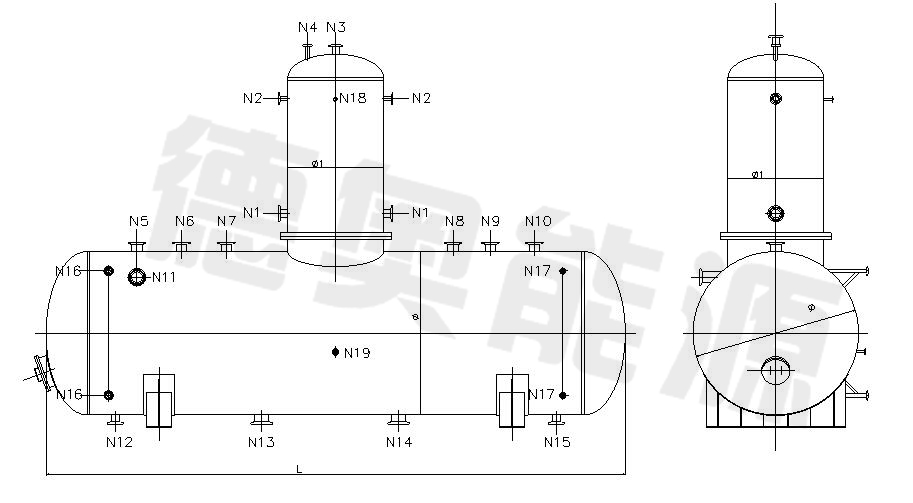

DRC主要管口公称尺寸表(DN)
设备型号 管口符号 |
DRC-6 |
DRC-10 |
DRC-20 |
DRC-35 |
DRC-50 |
DRC-75 |
DRC-100 |
|
N1 |
蒸汽管 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
N2 |
进水管 |
50 |
65 |
80 |
100 |
125 |
150 |
175 |
N3 |
排气管 |
32 |
32 |
40 |
50 |
50 |
65 |
80 |
N4 |
安全阀接口 |
32 |
32 |
40 |
50 |
50 |
65 |
80 |
N5 |
汽平衡管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N6 |
备用管 |
50 |
50 |
65 |
80 |
100 |
125 |
150 |
N7 |
二次加热管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N8 |
凝结水管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N9 |
备用管 |
50 |
50 |
65 |
80 |
100 |
125 |
150 |
N10 |
水循环管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N11 |
溢流口 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N12 |
排水管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N13 |
出水管 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
N14 |
出水管 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
N15 |
水平衡管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N16 |
水位计接管 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
N17 |
磁翻板液位计接管 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
N18 |
压力表接口 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
N19 |
温度计接口 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
四、设备选型须知
低位布置高效多功能热力除氧器即可独立使用,又可与凝结水回收装置配套使用。使用选型须知如下:
1、DRC系列低位布置高效多功能热力除氧器型号表达方式:
DRC—×× S
其中: DRC为低位布置高效多功能热力除氧器产品代号
××:为数字表示装置处理能力t/h;
S:表示设备为不锈钢材质,碳钢则不加任何字母。
2、用户需提供除氧能力、软化水或脱盐水流量及温度、补充凝结水量及温度、脱盐蒸汽压力及温度;
3、调节阀及仪表选配标准为国产优质品牌,如有特殊要求,请特别说明;
4、公司产品为非标产品,每个项目由于使用工况不同会产生区别。
公司承接各种热力除氧器改造系统工程,提供现场勘探、方案设计、设备安装、运行调试及交钥匙服务,如有需求,请来电咨询。
