喷射加压装置

一、产品概述

喷射加压装置、引射装置等。在凝结水回收过程中，会产生大量的二次蒸汽及过流蒸汽。为了回收这部分低压蒸汽，通常利用高压蒸汽或热水通过喷射加压装置与低压蒸汽混合加压后再加以利用。

该装置在闭式凝结水回收、乏汽回收等复杂场合几乎必备，所以凝结水闭式回收能否成功，喷射加压装置作用十分关键。尤其在石化、煤化、焦化、医药、食品、热力、冶金、橡胶、汽车等工业部门应用极其广泛。

二、产品结构及工作原理

◆ 产品结构

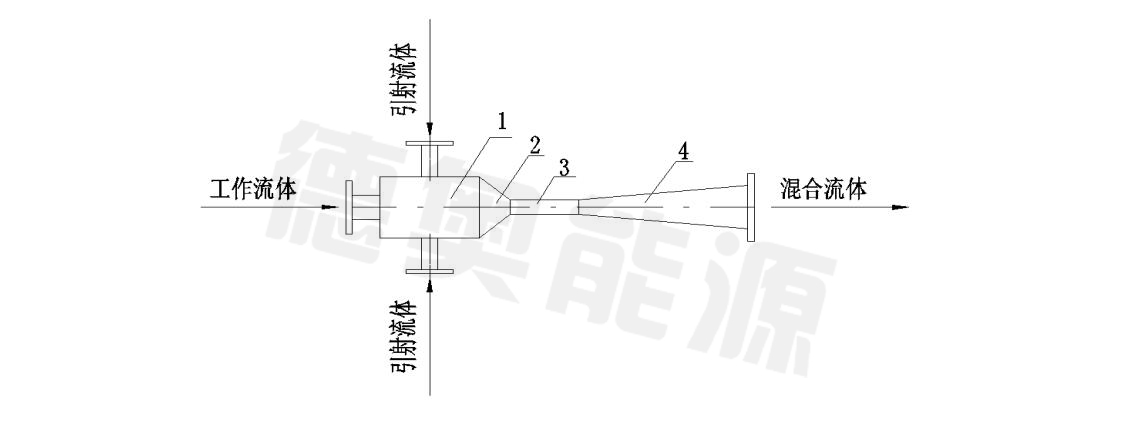

由工作喷嘴、接受室、混合室及扩散器四部分组成

◆工作原理

喷射加压装置是将不同压力的两股流体相互混合，并发生能量交换而形成一股居中压力的混合流体的装置。

工作介质，又名工作流体。工作流体以很高的速度从喷嘴喷出，进入喷射器的接收室，把喷射器前的低压介质吸走。被吸入的介质叫引射流体。通常在喷射器里发生工作流体的压力能或者热能转变为动能。工作流体的动能一部分传给引射流体。混合流体的速度在沿着喷射器流动的过程中渐趋均衡，于是混合流体的动能，相反地转化为压力能和热能。

◆设备用途

喷射加压装置在凝结水闭式回收系统中根据使用场合分水-水、水-汽、汽-汽三种设计方式。

三、设备特点

● 设计制作

每台喷射加压装置，严格按照每个系统的具体独立设计。核心件采用不锈钢，特殊件采用锻件加工。确保使用效果及产品质量。

● 每台设备出厂前经过严格测试，性能稳定，质量可靠。

三、设备选型须知

总则，喷射加压装置即可独立使用，又可与凝结水回收装置配套使用。配套使用我公司会根据现场工况进行精确计算合理设计，独立使用选型须知如下：
1.PS系列疏水扩容装置型号表达方式：

PSLL/LS/SS—××  S

其中：PS为喷射加压装置产品代号

          LL：表示液-液；LS：表示液-汽；SS：表示汽-汽；

         ××：为数字表示装置处理能力m³/h；

        S：表示设备为不锈钢材质，碳钢则不加任何字母。

 特别说明：针对独立使用，由于每个项目凝结水回收系统的的差异性，不同场合使用配置会区别，为确保客户所选设备安全、稳定、回收，避免设备安装后无法正常使用，所以具体选型务必告知工作介质及引射介质相态、流量、温度、压力等数据。
