气动凝结水回收装置

一、产品概述

DNW系列气动凝结水回收装置可广泛应用于化工、煤化工、轻工、制药、冶金、民用等用蒸汽作热源的间接加热状况下，所产生凝结水的回收利用，该装置结构紧凑，一体化，使用压缩氮气、压缩空气、过热或饱和蒸汽做驱动，无需耗电，实现全自动控制，是一种对短距离输送就近具备压缩气体或带压蒸汽条件时简便易行凝结水开/闭回收方式。

二、 工作原理

◆ 工艺流程

气动凝结水回收装置由气动冷凝水回收泵、集水容器和其它辅助设备及组件组成，紧密的安装在一个工作平台。

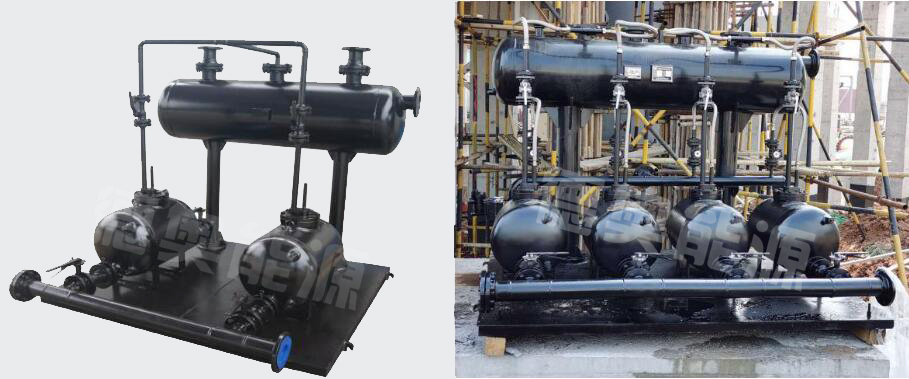

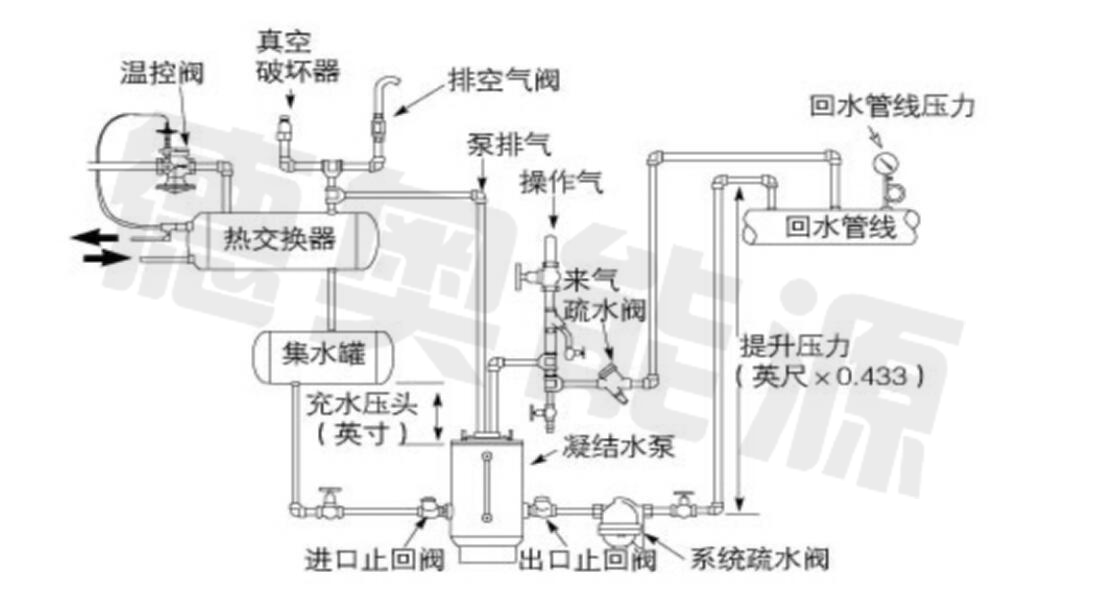

凝结水经由不同管路汇入凝结水集水容器，在重力作用下进入气泵腔体，腔体内浮球上升。当浮球上行至一定液位时，供气/汽阀打开，压缩气体或带压蒸汽进入泵体，随着泵腔体内压力逐渐提升，直至足以克服反压力的状态，承压腔体内的凝结水顶开出口止回阀，开始排放凝结水。当浮球下行至其一定液位时，供气/汽阀关闭，同时打开排气阀，泵内压力降低。此时集水容器内凝结水依靠重力及部分余压重新进入气泵腔体。

气动凝结水回收装置间歇性运行。

◆ 设备特点

● 集水容器按压力容器设计制作

无论闭式还是开式回收，按压力容器设计及制造，确保设备质量。对闭式回收，确保凝结水高压工况下密闭回收。

● 全不锈钢内件，抗腐蚀，使用寿命长；

● 内部采用经久耐用的压缩弹簧，受压弹簧机构保证长使用寿命，终身弹簧质保；

● 进、排气阀芯经过研磨确保严密密封；

● 经过特殊制造的高精度浮球和进汽阀密封环表面的硬化处理确保长久稳定的使用寿命

● 可用于高背压，低压和真空系统，适用于酸及其它苛刻工艺介质；

● 每台泵出厂前经过严格测试，性能稳定，质量可靠；

● 使用压缩空气或蒸汽作为动力源，适合近距离及危险场合疏送液体。

三、设备选型须知

1. DNW系列闭式凝结水回收装置型号表达方式：

DNWC/O—×× □ S

其中：DNW为闭式凝结水回收装置产品代号

W：表示凝结水回收装置集水容器为卧式布置；

C/O：为装置类型，C表示闭式回收，O开式回收；

××：为数字表示装置凝结水处理能力；

B：表示设备为不锈钢材质，碳钢则不加任何字母。

2．根据所需回收的凝结水量选取设备处理容量，每台泵处理量5t/h，不足取整，设备型式卧式；

3．气动凝结水回收装置有开/闭两种型式，每种型式根据回收区域用各热设备工况及用热系统具体情况进行进行针对性配置；

4．凝结水回收装置为非标产品，即使处理量相同，设备实际尺寸会根据实际系统工况而针对性设计；

5．现场驱动介质优先选择压缩氮气或过热蒸汽，压缩空气次之。如果驱动介质为饱和蒸汽，务必特别说明。

特别说明：由于凝结水闭式回收系统的复杂性，不同场合使用配置区别很大，为确保客户所选设备安全、稳定、回收，避免设备安装后无法正常使用，所以具体选型务必告知使用驱动介质及输送距离或沿程所需克服的阻力及回收母管支路情况。
